银河水务——深水高效生物氧化处理技术
文章来源:青岛市环境保护产业协会阅读次数:4349发布时间:2016年04月25日 11:22:33

一、 技术原理

深水高效生物氧化处理技术(简称深水氧化技术)是一种采用竖向结构、高水压、高氧转移率的生物反应器。

污水依次经过粗格栅、提升泵站、细格栅、沉砂池和初沉池,去除污水中的漂浮物、悬浮物、大粒径颗粒和砂砾。初沉池前端设计有絮凝反应池,根据进水水质情况可以投加PACPAM,去除部分污染物和磷。之后进入生化系统(缺氧池、深水氧化池)高效氧化、碳化绝大部分的有机污染物,同时通过混合液回流进行脱氮除磷。后续经过悬浮澄清池进行泥水分离,经过连续流砂过滤器进一步去除胶体状态的有机污染物和无机颗粒,确保出水稳定达标,采用二氧化氯消毒工艺。关于污泥处理部分,该工艺剩余污泥量小、含固率高,采用带式脱水机脱水至要求含水率指标以下,脱水后的污泥集中收集进行焚烧处理,产生二次污染

二、工艺技术关键:

该处理工艺的关键设备是空气分布器、混合控制装置、高压力的螺杆空压机和活性砂过滤器。

1空气分布器为不锈钢材质,代替传统的曝气装置,使井内的液体循环速度大、紊流程度高,能使生物体和有机质之间有效地进行混合传质,无需维护

2混合控制装置设置在深水曝气深度的2/3处,将内、外筒分隔开来,气可通过,水不能通过的装置,起到分隔降、升流水流通道的作用。

3高压力的螺杆空压机作为深水氧化的供氧设备,额定压力可达到1.1兆帕,为处理污水提供循环动力和氧气。

4活性砂过滤器作为主要的深度处理设备可实现连续过滤,无需停机反冲洗,无需反冲洗设备和反冲洗水池等。

三、适用范围:

适用于土地面积较为紧张区域的污水处理;原有污水处理厂扩建或升级;气候寒冷的区域;河道利用等

四、技术优势:

1、占地小:它采用竖向结构、高水压、高氧转移率的生物反应器代替了常规采用的大型地面曝气池,具有占地面积小、混合充分、处理效率高等特点;

2、能耗低:运营费用约为传统活性污泥处理工艺的50-60%,电耗比常规AAO工艺节约约23%

3、保温效果好:竖向发展的核心工艺,能保温,冬季水温低不影响脱氮;

4、无污泥膨胀发生:混合液溶解氧浓度高可抑制丝状菌繁殖;

5、环境友好:生化池面积小易收集,反应效率高,有机污染物氧化彻底,产生的恶臭气体比较少,对周边环境影响低;

6、免维护:水下运行设备均为管道刚性连接,无易损易耗易老化的曝气设备、搅拌设备等,不需要进行维护。
五、主要技术参数、经济指标和国内外同类技术先进性对比:

1、该技术氧传递效率高达65-80%(传统工艺只能达到8-15%);竖向结构占地面积仅为传统工艺的1/2

2剩余污泥含固率高(约2%-4%从而减少污泥脱水工序的负荷和絮凝剂加药量,节省了药剂费用

3污水厂出水可稳定达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A排放标准

六、知识产权:

发明专利1项:《一种与高层建筑一体化的深水氧化物水处理系统》(专利号:ZL201210205136.7),实用新型专利1项:《深井曝气装置》(专利号:ZL201320494112.8)。

七、应用实例:

1、青岛经济开发区镰湾河水质净化厂二期   40000 m³/d

2、哈尔滨朝阳水质净化厂   50000 m³/d

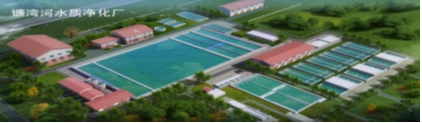

青岛镰湾河水质净化厂效果图
