一、产品基本信息
产品名称：ZYF型二氧化氯发生器
证书编号：CCAEPI-EP-2014-239
企业名称：青岛中宇环保科技有限公司
所属领域：水污染治理类
有 效 期：2014年9月～2017年9月
二、产品简介
1、工作原理
复合型二氧化氯发生器采用氯酸钠溶液与盐酸反应的化学工艺，即浓度为33%的氯酸钠溶液与盐酸在负压环境下，经计量系统自动计量并输送到反应系统中，在适宜反应的环境中经过负压曝气反应产生二氧化氯和氯气的混合气体，经吸收系统吸收制成一定浓度的二氧化氯与氯的混合消毒液，而后自动投加到待处理的水中。
复合型二氧化氯发生器的主要的发生原理如下：
NaClO3 +2HCl=ClO2+1/2Cl2+NaCl+H2O

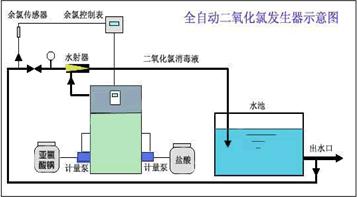

基本工艺流程图如下：
2、产品特点
（1）独特的系统设计和多参数连锁控制，保证设备的安全运行。
（2）采用多级推流反应工艺。稀释水流经水射器产生真空，并且从设备外部抽吸部分空气来稀释反应器内的二氧化氯气体浓度并将各级产生出来的二氧化氯气体迅速带出，操作安全。
（3）负压曝气工艺和缓和系统设计，消除了二氧化氯气体的外溢，保证了突然停水、停电等意外情况下的设备安全。
（4）采用单片机技术、嵌入式技术、PLC技术构成的不同系列专用控制器，满足了客户对发生器控制的从开环随动、自动闭环到多方式远程集中控制的不同要求。
（5）受专利保护的特种材质反应器，保证了原料在最佳温度下反应，实现了反应产物的高收率。
3、适用范围
（1）使用场所：室内（通风良好）。冬天室内温度不应低于10℃；
（2）动力水源：水压0.2～0.4MPa ；
（3）配用电源： AC 220V，50Hz 1～6KW；
（4）使用化学原料要求：
l 氯酸钠：应符合国家标准《GB1618-1995工业用氯酸钠》一等品要求。
l 盐酸：应符合国家标准《GB320-93工业合成盐酸》的要求。严禁使
用废酸，尤其是含有机物、油脂及氢氟酸的工业副产酸。
l 氯化氢含量≥31% 密度：1160g/L(20℃) ，清澈，淡黄色液体，无固
体残渣。
l 配制的氯酸钠溶液： 浓度：33%（将固体氯酸钠与水按1:2(重量比)
比例混合，例如：1公斤固体氯酸钠加2公斤水）
l 密度：1260g/L(20℃) 清澈液体，无固体残渣。
l 溶解原料用水及发生器冲洗用水：符合生活饮用水标准。
4、主要性能指标
产品主要性能指标包括：有效产氯量、加热管功率、动力水管径、动力水压力、消毒剂投加管径和设备重量等。具体见下表：
|
型号
|
有效产氯量（g/h）
|
加热管功率（kw）
|
动力水
|
消毒剂投加管径（DN）
|
设备重量（kg）
|
|
管径（DN）
|
压力（MPa）
|
|
ZYF-100
|
100
|
1.0
|
25
|
≥0.3
|
25
|
76
|
|
ZYF-200
|
200
|
1.0
|
25
|
≥0.3
|
25
|
85
|
|
ZYF-300
|
300
|
1.0
|
25
|
≥0.3
|
25
|
100
|
|
ZYF-500
|
500
|
1.0
|
25
|
≥0.3
|
32
|
107
|
|
ZYF-800
|
800
|
1.0
|
25
|
≥0.3
|
32
|
135
|
|
ZYF-1000
|
1000
|
1.5
|
32
|
≥0.3
|
50
|
145
|
|
ZYF-2000
|
2000
|
1.5
|
32
|
≥0.3
|
50
|
196
|
|
ZYF-3000
|
3000
|
2.0
|
32
|
≥0.3
|
63
|
206
|
|
ZYF-4000
|
4000
|
2.0
|
32
|
≥0.3
|
63
|
240
|
|
ZYF-5000
|
5000
|
3.0
|
40
|
≥0.3
|
75
|
252
|
|
ZYF-7000
|
7000
|
4.5
|
40
|
≥0.3
|
75
|
258
|
|
ZYF-10000
|
10000
|
5.0
|
50
|
≥0.3
|
110
|
265
|
三、联系方式
联系单位：青岛中宇环保科技有限公司
地 址：青岛市黄岛临港经济开发区前湾港路929号
联 系 人：崔 伟
电 话：0532-85172858
传 真：0532-85172827
