一、产品基本信息
产品名称：HSD型化学法二氧化氯消毒剂发生器
证书编号：CCAEPI-EP-2014-289
企业名称：青岛金海晟环保设备有限公司
所属领域：水污染治理类
有 效 期：2014年11月～2017年11月
二、产品简介
1、工作原理
HSD系列二氧化氯发生器采用氯酸钠+盐酸法生产二氧化氯，化学反应式如下：
NaClO3+2HCl = NaCl +ClO2 +1/2Cl2 +H2O
两种原料药剂经计量泵计量后按比例投加到反应器中，精确的计量可使反应的产率高达70%以上。
HSD型二氧化氯发生器主要由三部分组成：一是供药系统，二是发生器主机（反应系统），三是电控系统。一般这三部分除储药罐以外，均集成在设备主机上，使设备安装和操作简单、方便。下图是HSD型二氧化氯发生器的系统原理图。由图中可见，药剂的投加通过计量泵进行准确计量，反应原料通常分别置于两个计量罐中，罐内带有液位开关，当计量罐中的液位不足时，液位开关会发出信号自动将计量泵停机，并发出缺药报警。反应部分由温控仪进行温度控制，保证反应处于最佳的温度范围。投加部分由稀释水流量计和水射器组成，生成的二氧化氯在水射器中与稀释水充分混合溶解，制成一定浓度的溶液，然后通过管道投加至加药点处。

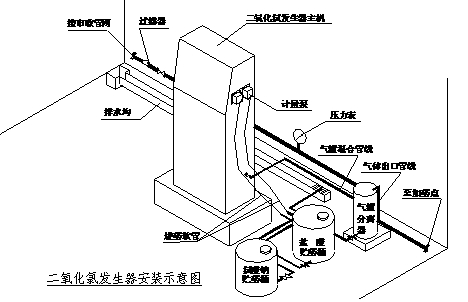

图1 二氧化氯发生器安装示意图
电控部分根据发生器功能的不同，一般有三种标准形式：一是手动控制型，指发生器的计量泵需通过手动调节加药量来控制发生器的产量；二是流量定比型，指由流量计产生的信号自动控制计量泵的加药量，使加药量与水量保持恒定的比例；三是余氯控制型，指设一台余氯检测仪，通过检测出水的余氯值，自动控制计量泵的加药量。
2、产品特点
公司开发的HSD系列二氧化氯发生器采用最新的发生工艺，具有产物转化率高、操作简单、规格齐全、性能优良等优点。产品特点如下：
（1）自动化程度高，具有先进独特的自动化控制系统，可根据进水或处理出水的余氯值的变化自动定比调节发生量，也可根据流量和余氯值组成复合环控制，从而保持水中恒定的有效氯浓度。
（2）水射器形成的真空将反应生成的二氧化氯和氯抽出，使反应器保持微负压运行，安全可靠，引入空气稀释二氧化氯，多级升温推移流反应器，使原料转化率极大提高，消除爆炸隐患。
（3）反应系统采用特种复合材料，耐高温、耐酸、耐强氧化、耐腐蚀、寿命长。
（4）在对二氧化氯纯度要求不高的情况下，与亚氯酸钠型相比消毒成本低。
（5）精心设计的水射器可实现消毒液向压力管道投加，最高可达0.5MPa。
3、适用范围
该产品适用于水质较好的市政供水、市政污水、中水、医院污水、循环冷却水等对处理后水中消毒副产物要求不高的水系统的消毒处理。
4、主要性能指标
|
有效氯产量（g/h）
|
100
|
200
|
300
|
500
|
800
|
1,000
|
2,000
|
3,000
|
5,000
|
10,000
|
|
NaClO3浓度
|
460g/L
|
|
HCl浓度
|
30%（重量比）
|
|
主机外形尺寸：
高×宽×厚（mm）
|
1100×580×450
|
1200×650×550
|
1300×650×
550
|
1400×750×
650
|
1700×900×
700
|
|
运行功率（KW）
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.5
|
1.5
|
3
|
3
|
4.5
|
|
设备总重量（kg）
|
100
|
100
|
100
|
120
|
150
|
200
|
200
|
220
|
250
|
280
|
|
进出口口径（mm）
|
DN20
|
DN25
|
DN32
|
DN40
|
|
入水口压力（MPa）
|
0.25—0.4
|
|
出药口压力（MPa）
|
≤0.1
|
|
工作电压（V）
|
220
|
|
工作温度（OC）
|
50—85
|
三、联系方式
联系单位：青岛金海晟环保设备有限公司
地 址：青岛市城阳区流亭工业园赵元路西侧
联 系 人：崔恩锋
电 话：0532-87718881-18
传 真：0532-87718880
